皮具制鞋行业裁切机· The leather/shoes industry

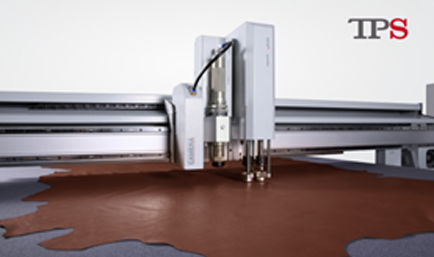

X7 皮具 / 鞋业智能裁切机采用自主研发的 CAM 切割软件和智能套料排版软件，配置振动刀、双圆冲、喷线等工具，可实现切割、冲孔、喷线一次性完成。简单高效果的刀座快换系统可快捷更换不同的刀具、刀片及冲针，操作简单，方便快捷。同时还配备自动铺料、收料系统，大大提高了企业的生产效率。用户还可以选配大视觉系统、投影仪、多机头、双横梁、加长加宽裁床工作面积等，以满足自身的生产需求。

X7 皮具 / 鞋业智能裁切机相比传统模具冲切和 CO 2 激光切割，无需模具，省时省力，具有样片切割精准、边缘光滑、无锯齿、不发黄发焦，不产生粉屑沫、烟尘、异味、更环保，维护方便、使用成本低的特点，极大地缩短用户样式的开发周期，解决小批量订单生产加工难的问题。

Leather/shoes industry

泰谱圣X7 皮具 / 鞋业智能 裁切机 优势：

1.智能冲孔：通过伺服控制、模具式冲孔技术，精准定位对小面积的皮革、PU等各种材料进行图案的冲孔，通过更换冲子可冲出不同形状、大小的图案；

2.智能画线：采用进口高速喷线式喷头和高温消失油墨对鞋面、箱包皮革、网布等材料进行裁剪定位标记画线，无需制版、高效、精准，省油墨

3.智能制鞋套料排版系统：可在软件中对图形进行放码、修改，并智能排版，排版合理，还可自动根据排版尺寸大小来进行铺料，最大限度减少材料浪费。

4.智能台面补偿功能： 通过高精度距离检测仪对台面平整度进行检测 , 通过软件对台平面进行实时修正，不损伤毛毡下得到完美切割效果。

5.小视觉定位功能：小视觉定位系统通过高清 CCD 扫描工件上的 MARK 点来精准定位，对有喷有图案的皮革面料进行精准套切。

切割工具

泰谱圣箱包行业电脑打样机标配先进的刀具快换模块，具有极强的通用性，更换刀具轻松快捷，在切割不同材料过程中更加得心应手。

  • 高频气动振动刀

  • 通用刀座与刀具结合

  • 高频电动振动刀

  • 通用刀座

  • 轮切刀

  • 拖刀

不同材料，不同刀具，开启创意加工之旅

  • 皮革单层裁切

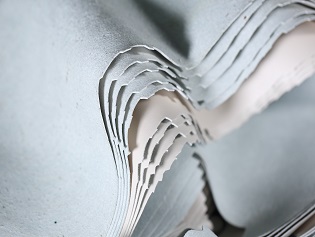

  • 皮革多层裁切

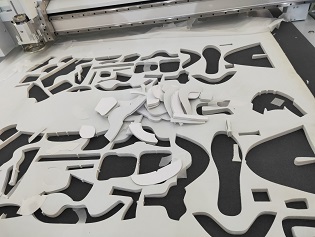

  • 多层裁切

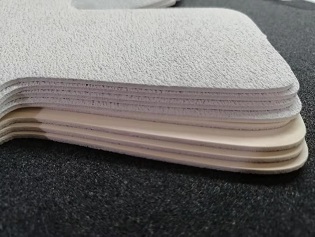

  • 皮革多层裁切样品

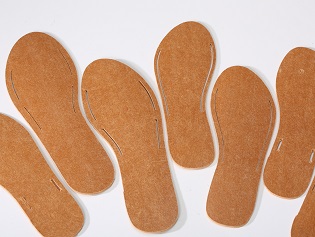

  • 鞋垫切割

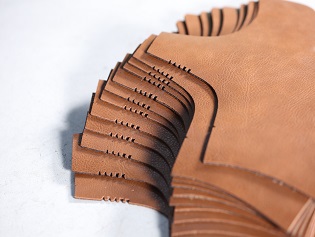

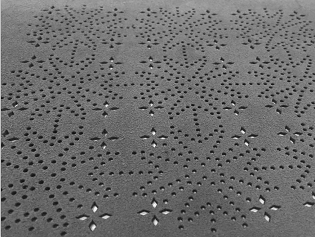

  • 皮革冲孔

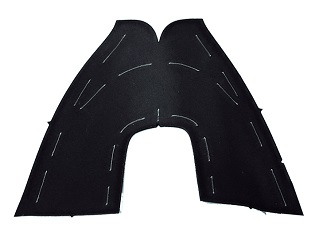

  • 皮革画线
  • 皮革脚垫多层裁切机

皮具制鞋裁切机硬件优势

采用振动刀对皮革及面料切割，切割速度快、裁片精准、边缘光滑、无锯齿，不发黄发焦，无需二次打磨加工处理；不产生粉屑沫，烟尘、异味，更环保；支持多种材料 的多层切割，TPS 自主研发的高频气振动刀具有振频高、强度大、振幅行程长的特点，最厚可以切割铺料厚度为 10mm 以上的面料，效率同比人工提高 4-6 倍。

皮具制鞋裁切机硬件优势
电脑切割机硬件优势

皮具制鞋裁切机软件特点

采用自主研发的CAM软件，用户需求完美融入软件设计，是一套集性能、速度与品质三大优势为一体的全自动智能切割系统，能快速完成全切、半切、镂铣、打孔、折痕、标记等各类工艺，操作简单便捷，功能丰富实用，配合刀具快换模块可满足用户定制化需求。

泰谱圣切割机软件


电脑切割机软件特点

自动对刀功能

快速简单自动对刀系统，采用光纤激光传感器对刀具进行精确检测，大大提升对刀效率

高清CCD摄像头

高清CCD摄像头实现对各种材料自动定位并套切，杜绝人工定位不精准、打印变形等问题

双机头自动切换

切割过程实现双机头自动切换，满足材料不同加工工艺需求

真空吸附功能

超劲风、强吸力，可选择真空吸附区域大小，大幅度降低电力消耗

材料自动识别功能

自动检测材料的厚度，不需要手工去测量然后将厚度数据记录到软件

电脑切割机软件特点

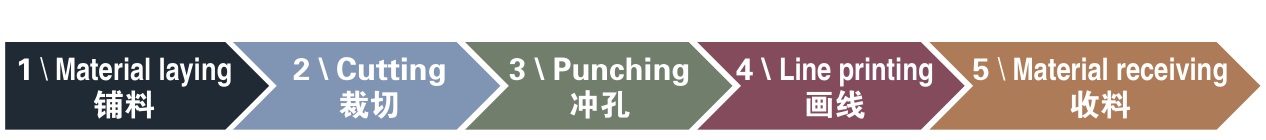

切割流程示意图

切割流程示意图



皮具制鞋裁切机 技术参数

设备主要技术参数

名称： 参数
切割设备功率: 2.5kw
真空泵功率: 7.5/8.6kw
电压: 380V 3 phase
工作尺寸: 1600x2500mm
最大材料尺寸: 1700x3000mm
材料最高加工高度: 35mm
横梁高度: 60mm
最高加工速度: 72m/min.
伺服电机数量: 6pcs
固定方式: 焊接一体式
切割精度: ±0.1mm
重复精度: ≤0.01mm
定位方式: 高清CCD摄像头、边界自动识别功能
自动送料否: 是
应用材料: 各种皮革材料
